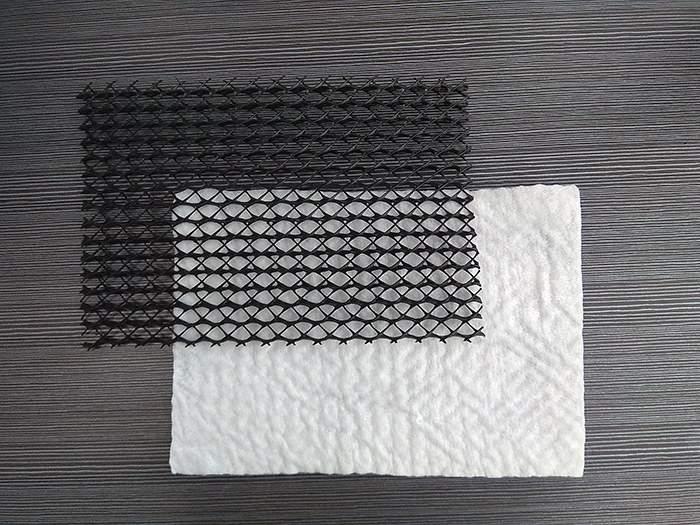

規格
網芯厚度4-8mm,土工布150-300g
幅寬2m-4.6m,卷長50-200m(長度根據工程設計和客戶要求)。
指標
| 項目 | 指標 | |
|---|---|---|
| 土工排水網 | 土工復合排水放 | |
| 密度/（g/cm3） | ≥0.939 | -- |
| 炭黑含量/% | 2~3 | -- |
| 縱向拉伸強度/（kN/m） | ≥8.0 | ≥16.0 |
| 縱向?qū)剩ǚㄏ蚝奢d500kPa、水里梯度0.1）/（m2/s） | ≥3.0x10-3 | ≥3.0x10-4 |
| 剝離強度/（kN/m） | -- | ≥0.17 |
| 土工布單位面積質量/（g/m2） | -- | ≥200 |
特點
1.排水性強（相當于一米厚礫石排水）。
2.抗拉強度高。
3.減少土工織物嵌入網芯的機率，保持長期穩定的排水。
4.長期承受高壓載荷（能承受大約3000Ka的壓縮載荷）。
5.耐腐蝕、耐酸堿、使用壽命長。
6.施工方便、縮短工期、降低成本。
復合排水網的作用特性：
-
鋪設在地基和底基之間，用于排出地基與底基之間積水，阻斷毛細水并有效地結合到邊緣排水系統中。這種結構自動縮短了地基的排水途徑，排水時間大大減短，而且可以使精選地基材料的使用數量減少（即可使用帶有多細料，滲透率較低的材料）。可以延長道路的使用壽命。
-
在底基層鋪設排水網能夠防止底基細料進入地基層（也是起到隔離作用）。骨料基層會在有限程度內進入土工網的上層部分。這樣，復合土工排水網還有一種潛在的限制骨料基層橫向移動的作用，在這個方式上，它的作用類似于土工格柵的加固作用。一般來說，復合土工排水網的抗拉強度和剛性優于許多用于地基加固的土工格柵，這種限制作用提高地基的支撐能力。
-
道路老化、裂縫形成后，大部分雨水會進入斷面中。在這種情況下，把排水網直接鋪設在路面下，代替可排水地基。排水網可以在水分進入地基/底基層之前其先行收集。而且還可以在排水網的底端包上一層膜，進一步防止水分進入地基。對剛性道路系統來說，這種結構允許用較高的排水系數Cd來設計道路。這種結構的另一個優點是可能能使混凝土均勻地水合（有關這個優點的程度研究正在進行中）。不管是對剛性道路還是柔性道路系統，這種結構都能夠延長道路的使用壽命。
-
在北方氣候條件下，鋪設排水網可幫助減輕凍脹的影響。如果冰凍深度很深，可把土工網鋪設在底基中較淺的位置，作為毛細作用阻塞。另外經常還需要用不易凍脹的粒狀底基層替換，向下延展到冰凍深度。易凍脹的回填土可直接填在排水網上面，直到地基地面線。在這種情況下，該系統可連接到排水出口，使地下水位在相當于或低于這個深度。這樣可以潛在地限制冰晶體的發展，在寒冷地區春季冰融時，不用對交通荷載進行限制。
用途
主要用于垃圾填埋場、路基和內壁的排水。
施工方法
注意事項
土工格柵的鋪筑面應較為平整，鋪筑層經驗收合格后，為防縱向歪斜現象，先按幅寬在鋪筑層劃出白線或掛線，即可開始鋪筑，然后用鐵釘固定格柵的端部（每米寬用釘8根，均勻距離固定），固定好格柵端部后，用鋪筑機格柵緩緩向前拉鋪，每鋪10米長進行人工拉緊和調直一次，直一卷格柵鋪完，再鋪下一卷，操作同前，鋪完一卷后用6T-10T的壓路機從起始點開始向前進方向碾壓一遍即可，（如鋪筑在中面層上和找平層上，用鋼輥壓路機為宜；如格柵直接鋪在混凝土路面上，用膠輥壓路機為宜，）接鋪：以卷長為單位作為鋪設的段長，在應鋪格柵的段長內鋪滿以后，再整體檢查一次鋪筑質量，然后接著鋪筑下一段，下一段鋪筑時，格柵與格柵可以用10-15CM的搭接長度，并用鐵釘或木楔固定后繼續向前進方向鋪段，依次類推，操作要求同前。
施工要點
施工場地：要求壓實平整、呈水平狀、尖刺突起物。
格柵鋪設：在平整壓實的場地上，安裝鋪設的格柵其主要受力方向（縱向）應垂直于路堤軸線方向，鋪設要平整，無皺折，盡量張緊。用插釘及土石壓重固定，鋪設的格柵主要受力方向好是通長無接頭，幅與幅之間的連接可以人工綁扎搭接，搭接寬度不小于10cm。如設置的格柵在兩層以上，層與層之間應錯縫。大面積鋪設后，要整體調整其平直度。當填蓋一層土后，未碾壓前，應再次用人工或機具張緊格柵，力度要均勻，使格柵在土中為繃直受力狀態。
填料的選擇：填料應按設計要求選取。實踐證明，除凍結土、沼澤土、生活垃圾、白堊土、硅藻土外均可用做填料。但礫類土和砂類土力學性能穩定，受含水量影響很小，宜優先選用。填料粒徑不得大于15cm，并注意控制填料級配，以保證壓實重量。
填料的攤鋪和壓實：當格柵鋪設定位后，應及時填土覆蓋，裸露時間不得超48小時，亦可采取邊鋪設邊回填的流水作業法。先在兩端攤鋪填料，格柵固定，再向中部推進。碾壓的順序是先兩側后中間。碾壓時壓輪不能直接與筋材接觸，未壓實的加筋體一般不允許車輛在上面行駛，以免筋材錯位。分層壓實度為20-30cm。壓實度達到設計要求，這也是加筋土工程的成敗關鍵。
防排水措施：在加筋土工程中，要作好墻體內外的排水處理；要做好護腳，防沖刷；在土體內要設置濾、排水措施，時，應設置土工布、透水管（或盲溝）。采取疏導的方式排水，不能堵塞，否則產生隱患。
